Weights for ASME B18.6.3 Type 3 Square Recessed Flat Countersunk Head Machine Screws

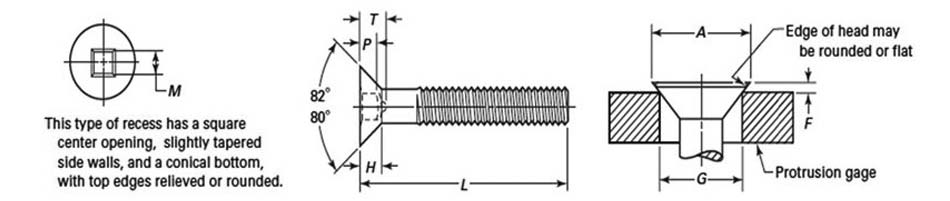

Dimensions of ASME B18.6.3 Type 3 Square Recessed Flat Countersunk Head Machine Screws

Dimensions of ASME B18.6.3 Type 3 Square Recessed Flat Countersunk Head Machine Screws

Nominal Size or Basic Screw Diameter Length, L Head Diameter, A Head Height, H, Ref. Recess Across Flats, M, Ref. Recess Depth, T, Ref. Recess Size Recess Penetration Gaging Depth, P Protrusion Above Gaging Diameter, F Gaging Diameter, G
Max Min Max Min Max Min
2 1/8 0.162 0.144 0.051 0.050 0.057 00 0.033 0.028 0.029 0.017 0.124
3 1/8 0.187 0.167 0.059 0.070 0.066 0 0.038 0.028 0.031 0.018 0.148
4 3/16 0.212 0.191 0.067 0.070 0.066 0 0.038 0.028 0.032 0.019 0.172
5 3/16 0.237 0.215 0.075 0.091 0.96 1S 0.055 0.040 0.034 0.020 0.196
6 3/16 0.262 0.238 0.083 0.091 0.96 1S 0.055 0.040 0.036 0.021 0.220
8 1/4 0.312 0.285 0.100 0.112 0.115 2S 0.063 0.048 0.039 0.023 0.267
10 5/16 0.362 0.333 0.116 0.112 0.127 2R 0.075 0.060 0.042 0.025 0.313
12 3/8 0.412 0.380 0.132 0.133 0.158 3R 0.095 0.080 0.045 0.027 0.362
1/4 7/16 0.477 0.442 0.153 0.133 0.158 3R 0.095 0.080 0.050 0.029 0.424
5/16 1/2 0.597 0.556 0.191 0.191 0.194 4R 0.100 0.085 0.057 0.034 0.539
3/8 9/16 0.717 0.670 0.230 0.191 0.194 4R 0.100 0.085 0.065 0.039 0.653
