Weights for ASME B18.6.3 Type 2 Cross Recessed Flat Countersunk Head Machine Screws

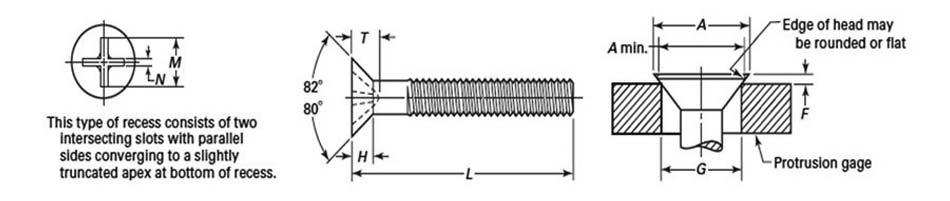

Dimensions of ASME B18.6.3 Type 2 Cross Recessed Flat Countersunk Head Machine Screws

Dimensions of ASME B18.6.3 Type 2 Cross Recessed Flat Countersunk Head Machine Screws

Nominal Size or Baic Screw Diameter Length, L Head Diameter, A Head Height, H, Ref. Recess Diameter, M, Ref. Recess Depth, T, Ref. Recess Width, N, Ref. Driver Size Recess Penetration Gaging Depth Protrusion Above Gaging Diameter, F Gaging Diameter, G
Max Min Max Min Max Min
0 1/8 0.112 0.096 0.035 0.078 0.036 0.021 — Note 6 Note 6 0.026 0.016 0.078
1 1/8 0.137 0.120 0.043 0.092 0.048 0.024 — Note 6 Note 6 0.028 0.016 0.101
2 1/8 0.162 0.144 0.051 0.114 0.060 0.027 — 0.040 0.029 0.029 0.017 0.124
3 1/8 0.187 0.167 0.059 0.133 0.072 0.030 — 0.053 0.041 0.031 0.018 0.148
4 3/16 0.212 0.191 0.067 0.151 0.082 0.032 — 0.064 0.052 0.032 0.019 0.172
5 3/16 0.237 0.215 0.075 0.169 0.094 0.035 — 0.077 0.064 0.034 0.020 0.196
6 3/16 0.262 0.238 0.083 0.188 0.106 0.038 — 0.089 0.075 0.036 0.021 0.220
8 1/4 0.312 0.285 0.100 0.224 0.124 0.043 — 0.113 0.099 0.039 0.023 0.267
10 5/16 0.362 0.333 0.116 0.260 0.148 0.048 — 0.137 0.122 0.042 0.025 0.313
12 3/8 0.412 0.380 0.132 0.297 0.172 0.054 — 0.162 0.145 0.045 0.027 0.362
1/4 7/16 0.477 0.442 0.153 0.344 0.195 0.061 — 0.193 0.176 0.050 0.029 0.424
5/16 1/2 0.597 0.556 0.191 0.432 0.252 0.074 — 0.251 0.232 0.057 0.034 0.539
3/8 9/16 0.717 0.670 0.230 0.509 0.302 0.086 — 0.303 0.281 0.065 0.039 0.653
7/16 5/8 0.760 0.715 0.223 0.554 0.332 0.092 — 0.332 0.310 0.073 0.044 0.690
1/2 3/4 0.815 0.765 0.223 0.593 0.358 0.098 — 0.359 0.335 0.081 0.049 0.739
9/16 — 0.932 0.878 0.260 0.640 0.387 0.104 — 0.389 0.364 0.089 0.053 0.851
5/8 — 1.050 0.990 0.298 0.640 0.387 0.104 — 0.389 0.364 0.097 0.058 0.962
3/4 — 1.285 1.215 0.372 0.640 0.387 0.104 — 0.389 0.364 0.112 0.067 1.186
