Weights for ASME B18.6.3 Type 1A Cross Recessed Oval Countersunk Trim Head Machine Screws

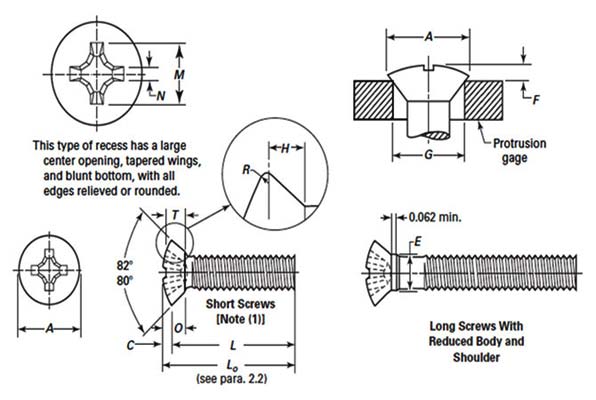

Dimensions of ASME B18.6.3 Type 1A Cross Recessed Oval Countersunk Trim Head Machine Screws

Dimensions of ASME B18.6.3 Type 1A Cross Recessed Oval Countersunk Trim Head Machine Screws

Nominal Size or Basic Screw Diameter Head Size Shoulder Diameter, E Head Diameter, A Head Side Height, H Head Crown Height, C Total Head Height, O Head Radius, R Recess Diameter, M Recess Depth, T Recess Width, N Driver Size Recess Penetration Gaging Depth Protrusion Above Gaging Diameter, F Gaging Diameter, G
Max Min Max Min Max Min Max Min
For short screws (Note 1)
4 3 – – 0.187 0.167 0.057 0.033 0.086 0.014 0.118 0.077 0.030 1 0.074 0.058 0.064 0.044 0.148
5 4 – – 0.212 0.191 0.066 0.037 0.099 0.017 0.130 0.089 0.030 1 0.086 0.070 0.069 0.048 0.172
6 4 – – 0.212 0.191 0.058 0.037 0.091 0.017 0.130 0.089 0.030 1 0.086 0.070 0.069 0.048 0.172
6 5 – – 0.237 0.215 0.075 0.041 0.112 0.019 0.152 0.080 0.041 2 0.074 0.056 0.075 0.053 0.196
8 5 – – 0.237 0.215 0.060 0.041 0.096 0.019 0.152 0.080 0.041 2 0.074 0.056 0.075 0.053 0.196
8 6 – – 0.262 0.238 0.076 0.045 0.117 0.021 0.172 0.100 0.041 2 0.093 0.075 0.080 0.057 0.220
10 8 – – 0.312 0.285 0.094 0.076 0.141 0.025 0.186 0.115 0.041 2 0.108 0.090 0.091 0.066 0.267
12 8 – – 0.312 0.285 0.078 0.076 0.125 0.025 0.186 0.115 0.041 2 0.108 0.090 0.091 0.066 0.267
12 10 – – 0.362 0.333 0.111 0.060 0.166 0.029 0.202 0.132 0.041 2 0.125 0.107 0.102 0.075 0.313
1/4 10 – – 0.362 0.333 0.091 0.060 0.146 0.029 0.202 0.132 0.041 2 0.125 0.107 0.102 0.075 0.313
1/4 12 – – 0.412 0.380 0.124 0.068 0.187 0.033 0.264 0.148 0.056 3 0.135 0.117 0.113 0.084 0.362
5/16 12 – – 0.412 0.380 0.087 0.068 0.150 0.033 0.264 0.148 0.056 3 0.135 0.117 0.113 0.084 0.362
5/16 1/4 – – 0.477 0.442 0.130 0.079 0.202 0.038 0.284 0.168 0.057 3 0.155 0.137 0.129 0.095 0.424
3/8 5/16 – – 0.597 0.556 0.173 0.099 0.265 0.048 0.384 0.232 0.086 4 0.215 0.197 0.155 0.117 0.539
For long screws with shoulder
4 3 0.112 0.106 0.187 0.167 0.057 0.033 0.086 0.014 0.118 0.077 0.030 1 0.074 0.058 0.064 0.044 0.148
5 4 0.125 0.119 0.212 0.191 0.066 0.037 0.099 0.017 0.130 0.089 0.030 1 0.086 0.070 0.069 0.048 0.172
6 4 0.138 0.131 0.212 0.191 0.058 0.037 0.091 0.017 0.130 0.089 0.030 1 0.086 0.070 0.069 0.048 0.172
6 5 0.138 0.131 0.237 0.215 0.075 0.041 0.112 0.019 0.162 0.091 0.041 2 0.084 0.066 0.075 0.053 0.196
8 5 0.164 0.157 0.237 0.215 0.060 0.041 0.096 0.019 0.162 0.091 0.041 2 0.084 0.066 0.075 0.053 0.196
8 6 0.164 0.157 0.262 0.238 0.076 0.045 0.117 0.021 0.188 0.117 0.041 2 0.109 0.091 0.080 0.057 0.220
10 8 0.190 0.181 0.312 0.285 0.094 0.076 0.141 0.025 0.200 0.130 0.041 2 0.122 0.104 0.091 0.066 0.267
12 8 0.216 0.207 0.312 0.285 0.078 0.076 0.125 0.025 0.200 0.130 0.041 2 0.122 0.104 0.091 0.066 0.267
12 10 0.216 0.207 0.362 0.333 0.111 0.060 0.166 0.029 0.214 0.143 0.041 2 0.136 0.118 0.102 0.075 0.313
1/4 10 0.250 0.240 0.362 0.333 0.091 0.060 0.146 0.029 0.214 0.143 0.041 2 0.136 0.118 0.102 0.075 0.313
1/4 12 0.250 0.240 0.412 0.380 0.124 0.068 0.187 0.033 0.264 0.148 0.056 3 0.135 0.117 0.113. 0.084 0.362
5/16 12 0.312 0.302 0.412 0.380 0.087 0.068 0.150 0.033 0.264 0.148 0.056 3 0.135 0.117 0.113 0.084 0.362
5/16 1/4 0.312 0.302 0.477 0.442 0.130 0.079 0.202 0.038 0.284 0.168 0.057 3 0.155 0.137 0.129 0.095 0.424
3/8 5/16 0.375 0.364 0.597 0.556 0.173 0.099 0.265 0.048 0.384 0.232 0.086 4 0.215 0.197 0.155 0.117 0.539
