Weights for ASME B18.6.3 Type 1A Cross Recessed Flat Countersunk Trim Head Machine Screws

Dimensions of ASME B18.6.3 Type 1A Cross Recessed Flat Countersunk Trim Head Machine Screws

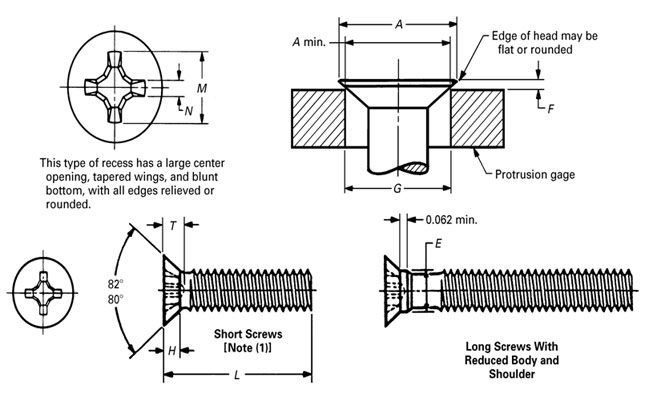

Dimensions of ASME B18.6.3 Type 1A Cross Recessed Flat Countersunk Trim Head Machine Screws

Nominal Size or Basic Screw Diameter Head Size Shoulder Diameter, E Head Diameter, A Head Height, H Recess Diameter, M Recess Depth, T Recess Width, N Driver Size Recess Penetration Gaging Depth Protrusion Above Gaging Diameter, F Gaging Diameter, G
Max Min Max Min Max Min Max Min
4 3 0.112 0.106 0.187 0.167 0.052 0.100 0.060 0.029 1 0.058 0.042 0.031 0.018 0.148
5 4 0.125 0.119 0.212 0.191 0.060 0.122 0.081 0.030 1 0.079 0.063 0.032 0.019 0.172
6 4 0.138 0.131 0.212 0.191 0.052 0.122 0.081 0.030 1 0.079 0.063 0.032 0.019 0.172
6 5 0.138 0.131 0.237 0.215 0.068 0.148 0.077 0.041 2 0.071 0.053 0.034 0.020 0.196
8 5 0.164 0.157 0.237 0.215 0.052 0.158 0.088 0.041 2 0.081 0.063 0.034 0.020 0.196
8 6 0.164 0.157 0.262 0.238 0.069 0.176 0.105 0.041 2 0.099 0.081 0.036 0.021 0.220
10 8 0.190 0.181 0.312 0.285 0.085 0.182 0.112 0.041 2 0.107 0.089 0.039 0.023 0.267
12 8 0.216 0.207 0.312 0.285 0.069 0.192 0.122 0.041 2 0.117 0.099 0.039 0.023 0.267
12 10 0.216 0.207 0.362 0.333 0.101 0.198 0.127 0.041 2 0.122 0.104 0.042 0.025 0.313
1/4 10 0.250 0.240 0.362 0.333 0.080 0.198 0.127 0.041 2 0.122 0.104 0.042 0.025 0.313
1/4 12 0.250 0.240 0.412 0.380 0.112 0.262 0.149 0.056 3 0.136 0.118 0.045 0.027 0.362
5/16 12 0.312 0.302 0.412 0.380 0.075 0.262 0.149 0.056 3 0.136 0.118 0.045 0.027 0.362
5/16 1/4 0.312 0.302 0.477 0.442 0.116 0.276 0.164 0.057 3 0.151 0.133 0.050 0.029 0.424
1/8 5/16 0.375 0.364 0.597 0.556 0.155 0.358 0.211 0.086 4 0.193 0.175 0.057 0.034 0.539
