Weights for ASME B18.6.3 Type 1A Cross Recessed Fillister Head Machine Screws

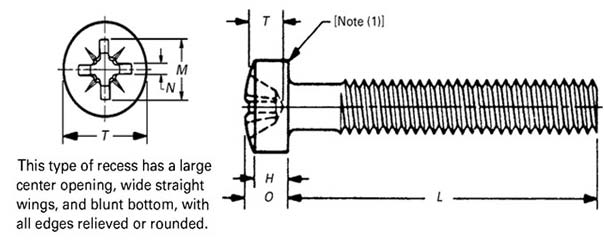

Dimensions of ASME B18.6.3 Type 1A Cross Recessed Fillister Head Machine Screws

Dimensions of ASME B18.6.3 Type 1A Cross Recessed Fillister Head Machine Screws

Nominal Size or Basic Screw Diameter Head Diameter, A Head Side Height, H Total Head Height, O Recess Diameter, M Recess Depth, T Recess Width, N Driver Size Recess Penetration Gaging Depth
Max Min Max Min Max Min Max Min
0 0.096 0.083 0.043 0.038 0.055 0.047 0.060 0.032 0.018 0 0.033 0.017
1 0.118 0.104 0.053 0.045 0.066 0.058 0.067 0.039 0.018 0 0.040 0.024
2 0.140 0.124 0.062 0.053 0.083 0.066 0.097 0.056 0.028 1 0.053 0.037
3 0.161 0.145 0.070 0.061 0.095 0.077 0.105 0.065 0.029 1 0.062 0.046
4 0.183 0.166 0.079 0.069 0.107 0.088 0.115 0.075 0.029 1 0.072 0.056
5 0.205 0.187 0.088 0.078 0.120 0.100 0.133 0.061 0.040 2 0.054 0.036
6 0.226 0.208 0.096 0.086 0.132 0.111 0.155 0.083 0.040 2 0.076 0.058
8 0.270 0.250 0.113 0.102 0.156 0.133 0.170 0.099 0.041 2 0.092 0.074
10 0.313 0.292 0.130 0.118 0.180 0.156 0.186 0.115 0.041 2 0.108 0.090
12 0.357 0.334 0.148 0.134 0.205 0.178 0.247 0.130 0.056 3 0.117 0.099
1/4 0.414 0.389 0.170 0.155 0.237 0.207 0.266 0.150 0.057 3 0.137 0.119
5/16 0.518 0.490 0.211 0.194 0.295 0.262 0.308 0.193 0.057 3 0.181 0.163
3/8 0.622 0.590 0.253 0.233 0.355 0.315 0.370 0.219 0.086 4 0.201 0.183
7/16 0.625 0.589 0.265 0.242 0.368 0.321 0.392 0.242 0.086 4 0.224 0.206
1/2 0.750 0.710 0.297 0.273 0.412 0.362 0.413 0.264 0.086 4 0.246 0.228
9/16 0.812 0.768 0.336 0.308 0.466 0.410 0.444 0.295 0.087 4 0.277 0.259
5/8 0.875 0.827 0.375 0.345 0.521 0.461 0.558 0.322 0.098 5 0.295 0.274
3/4 1.000 0.945 0.441 0.406 0.612 0.542 0.602 0.368 0.098 5 0.341 0.320
