Weights for ASME B18.6.3 Type 1A Cross Recessed Binding Head Machine Screws

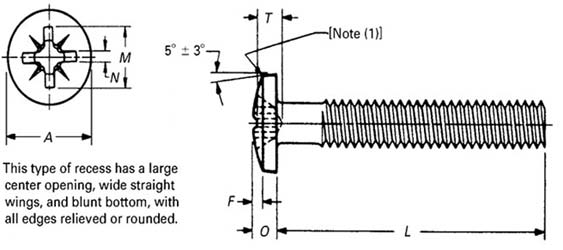

Dimensions of ASME B18.6.3 Type 1A Cross Recessed Binding Head Machine Screws

Dimensions of ASME B18.6.3 Type 1A Cross Recessed Binding Head Machine Screws

Nominal Size or Basic Screw Diameter Head Diameter, A Total Head Height, O Head Oval Height, F Recess Diameter, M Recess Depth, T Recess Width, N Driver Size Recess Penetration Gaging Depth
Max Min Max Min Max Min Max Min
0 0.126 0.119 0.032 0.026 0.012 0.008 0.060 0.034 0.018 0 0.034 0.018
1 0.153 0.145 0.041 0.035 0.015 0.011 0.067 0.041 0.018 0 0.043 0.027
2 0.181 0.171 0.050 0.043 0.018 0.013 0.097 0.057 0.029 1 0.054 0.038
3 0.208 0.197 0.059 0.052 0.022 0.016 0.102 0.062 0.029 1 0.059 0.043
4 0.235 0.223 0.068 0.061 0.025 0.018 0.110 0.070 0.029 1 0.068 0.052
5 0.263 0.249 0.078 0.069 0.029 0.021 0.137 0.066 0.040 2 0.059 0.041
6 0.290 0.275 0.087 0.078 0.032 0.024 0.149 0.078 0.040 2 0.072 0.054
8 0.344 0.326 0.105 0.095 0.039 0.029 0.174 0.104 0.041 2 0.097 0.079
10 0.399 0.378 0.123 0.112 0.045 0.034 0.192 0.122 0.041 2 0.115 0.097
12 0.454 0.430 0.141 0.130 0.052 0.039 0.253 0.138 0.056 3 0.125 0.107
1/4 0.525 0.498 0.165 0.152 0.061 0.046 0.267 0.152 0.057 3 0.139 0.121
5/16 0.656 0.622 0.209 0.194 0.077 0.059 0.332 0.181 0.086 4 0.163 0.145
3/8 0.788 0.746 0.253 0.235 0.094 0.071 0.380 0.231 0.086 4 0.213 0.195
