Weights for ASME B18.6.3 Type 1 Cross Recessed Oval Countersunk Trim Head Machine Screws

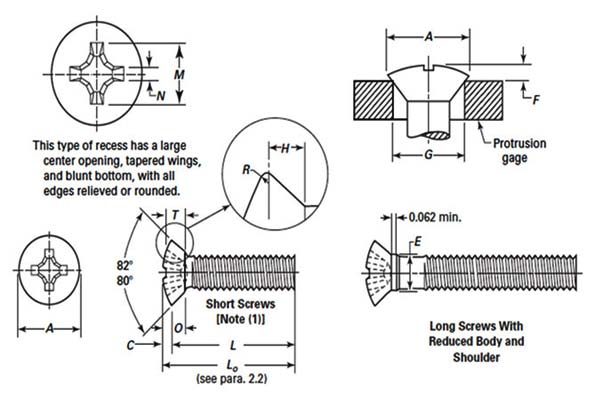

Dimensions of ASME B18.6.3 Type 1 Cross Recessed Oval Countersunk Trim Head Machine Screws

Dimensions of ASME B18.6.3 Type 1 Cross Recessed Oval Countersunk Trim Head Machine Screws

Nominal Size or Basic Screw Diameter Head Size Shoulder Diameter, E Head Diameter, A Head Side Height, H Head Crown Height, C Total Head Height, O Head Radius, R Recess Diameter, M Recess Depth, T Recess Width, N Driver Size Recess Penetration Gaging Depth Protrusion Above Gaging Diameter, F Gaging Diameter, G
Max Min Max Min Max Min Max Min
For short screws (Note 1)
4 3 – – 0.187 0.167 0.057 0.033 0.086 0.014 0.118 0.072 0.019 1 0.074 0.057 0.064 0.044 0.148
5 4 – – 0.212 0.191 0.066 0.037 0.099 0.017 0.130 0.086 0.019 1 0.087 0.070 0.069 0.048 0.172
6 4 – – 0.212 0.191 0.058 0.037 0.091 0.017 0.130 0.086 0.019 1 0.087 0.070 0.069 0.048 0.172
6 5 – – 0.237 0.215 0.075 0.041 0.112 0.019 0.152 0.073 0.028 2 0.074 0.050 0.075 0.053 0.196
8 5 – – 0.237 0.215 0.060 0.041 0.096 0.019 0.152 0.073 0.028 2 0.074 0.050 0.075 0.053 0.196
8 6 – – 0.262 0.238 0.076 0.045 0.117 0.021 0.172 0.092 0.030 2 0.094 0.069 0.080 0.057 0.220
10 8 – – 0.312 0.285 0.094 0.076 0.141 0.025 0.186 0.107 0.031 2 0.108 0.084 0.091 0.066 0.267
12 8 – – 0.312 0.285 0.078 0.076 0.125 0.025 0.186 0.107 0.031 2 0.108 0.084 0.091 0.066 0.267
12 10 – – 0.362 0.333 0.111 0.060 0.166 0.029 0.202 0.125 0.033 2 0.126 0.102 0.102 0.075 0.313
1/4 10 – – 0.362 0.333 0.091 0.060 0.146 0.029 0.202 0.125 0.033 2 0.126 0.102 0.102 0.075 0.313
1/4 12 – – 0.412 0.380 0.124 0.068 0.187 0.033 0.264 0.140 0.038 3 0.135 0.111 0.113 0.084 0.362
5/16 12 – – 0.412 0.380 0.087 0.068 0.150 0.033 0.264 0.140 0.038 3 0.135 0.111 0.113 0.084 0.362
5/16 1/4 – – 0.477 0.442 0.130 0.079 0.202 0.038 0.284 0.160 0.040 3 0.156 0.131 0.129 0.095 0.424
3/8 5/16 – – 0.597 0.556 0.173 0.099 0.265 0.048 0.384 0.226 0.065 4 0.218 0.194 0.155 0.117 0.539
For long screws with shoulder
4 3 0.112 0.106 0.187 0.167 0.057 0.033 0.086 0.014 0.118 0.072 0.019 1 0.074 0.057 0.064 0.044 0.148
5 4 0.125 0.119 0.212 0.191 0.066 0.037 0.099 0.017 0.130 0.086 0.019 1 0.087 0.070 0.069 0.048 0.172
6 4 0.138 0.131 0.212 0.191 0.058 0.037 0.091 0.017 0.130 0.086 0.019 1 0.087 0.070 0.069 0.048 0.172
6 5 0.138 0.131 0.237 0.215 0.075 0.041 0.112 0.019 0.162 0.084 0.028 2 0.085 0.061 0.075 0.053 0.196
8 5 0.164 0.157 0.237 0.215 0.060 0.041 0.096 0.019 0.162 0.084 0.028 2 0.085 0.061 0.075 0.053 0.196
8 6 0.164 0.157 0.262 0.238 0.076 0.045 0.117 0.021 0.188 0.108 0.031 2 0.110 0.085 0.080 0.057 0.220
10 8 0.190 0.181 0.312 0.285 0.094 0.076 0.141 0.025 0.200 0.122 0.031 2 0.124 0.099 0.091 0.066 0.267
12 8 0.216 0.207 0.312 0.285 0.078 0.076 0.125 0.025 0.200 0.122 0.031 2 0.124 0.099 0.091 0.066 0.267
12 10 0.216 0.207 0.362 0.333 0.111 0.060 0.166 0.029 0.214 0.136 0.033 2 0.137 0.112 0.102 0.075 0.313
1/4 10 0.250 0.240 0.362 0.333 0.091 0.060 0.146 0.029 0.214 0.136 0.033 2 0.137 0.112 0.102 0.075 0.313
1/4 12 0.250 0.240 0.412 0.380 0.124 0.068 0.187 0.033 0.264 0.140 0.038 3 0.135 0.111 0.113. 0.084 0.362
5/16 12 0.312 0.302 0.412 0.380 0.087 0.068 0.150 0.033 0.264 0.140 0.038 3 0.135 0.111 0.113 0.084 0.362
5/16 1/4 0.312 0.302 0.477 0.442 0.130 0.079 0.202 0.038 0.284 0.160 0.040 3 0.156 0.131 0.129 0.095 0.424
3/8 5/16 0.375 0.364 0.597 0.556 0.173 0.099 0.265 0.048 0.384 0.226 0.065 4 0.218 0.194 0.155 0.117 0.539
