Weights for ASME B18.6.3 Type 1 Cross Recessed Close Tolerance 100 Deg Flat Countersunk Head Machine Screw

Dimensions of ASME B18.6.3 Type 1 Cross Recessed Close Tolerance 100 Deg Flat Countersunk Head Machine Screws

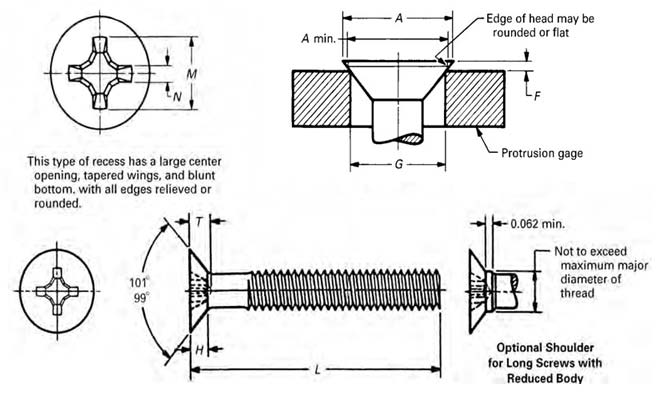

Dimensions of ASME B18.6.3 Type 1 Cross Recessed Close Tolerance 100 Deg Flat Countersunk Head Machine Screws

Nominal Size or Baic Screw Diameter Head Diameter, A Head Height, H, Ref. Recess Diameter, M, Ref. Recess Depth, T, Ref. Recess Width, N, Ref. Driver Size Recess Penetration Gaging Depth Protrusion Above Gaging Diameter, F Gaging Diameter, G
Max Min Max Min Max Min
0 0.112 0.095 0.026 0.054 0.027 0.013 0 0.028 0.012 0.020 0.012 0.074
1 0.137 0.118 0.031 0.062 0.035 0.014 0 0.036 0.020 0.021 0.013 0.098
2 0.162 0.142 0.037 0.088 0.048 0.012 1 0.049 0.033 0.022 0.014 0.121
3 0.187 0.165 0.043 0.096 0.055 0.014 1 0.056 0.040 0.024 0.015 0.144
4 0.212 0.188 0.049 0.110 0.070 0.018 1 0.071 0.055 0.025 0.016 0.167
6 0.262 0.235 0.060 0.148 0.074 0.027 2 0.075 0.052 0.028 0.017 0.214
8 0.312 0.282 0.072 0.162 0.090 0.028 2 0.090 0.067 0.031 0.019 0.261
10 0.362 0.329 0.083 0.178 0.104 0.030 2 0.105 0.082 0.034 0.021 0.307
1/4 0.477 0.437 0.110 0.240 0.124 0.033 3 0.118 0.095 0.040 0.025 0.415
5/16 0.597 0.550 0.138 0.310 0.157 0.053 4 0.148 0.126 0.047 0.030 0.526
3/8 0.717 0.662 0.165 0.336 0.182 0.056 4 0.173 0.151 0.053 0.034 0.638
