Weights for ASME B18.6.3 Slotted Pan Head Machine Screws

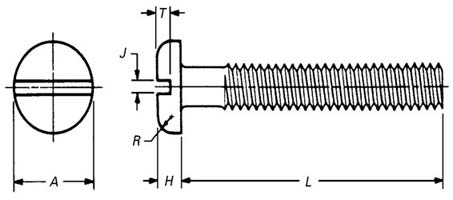

Dimensions of ASME B18.6.3 Slotted Pan Head Machine Screws

Dimensions of ASME B18.6.3 Slotted Pan Head Machine Screws

Nominal Size or Basic Screw Diameter Head Diameter, A Head Height, H Head Radius, R, Max Slot Width, J Slot Depth, T
Max Min Max Min Max Min Max Min
0000 0.042 0.036 0.016 0.010 0.007 0.008 0.004 0.008 0.004
000 0.066 0.060 0.023 0.017 0.010 0.012 0.008 0.012 0.008
00 0.090 0.082 0.032 0.025 0.015 0.017 0.010 0.016 0.010
0 0.116 0.104 0.039 0.031 0.020 0.023 0.016 0.022 0.014
1 0.142 0.130 0.046 0.038 0.025 0.026 0.019 0.027 0.018
2 0.167 0.155 0.053 0.045 0.035 0.031 0.023 0.031 0.022
3 0.193 0.180 0.060 0.051 0.037 0.035 0.027 0.036 0.026
4 0.219 0.205 0.068 0.058 0.042 0.039 0.031 0.040 0.030
5 0.245 0.231 0.075 0.065 0.044 0.043 0.035 0.045 0.034
6 0.270 0.256 0.082 0.072 0.046 0.048 0.039 0.050 0.037
8 0.322 0.306 0.096 0.085 0.052 0.054 0.045 0.058 0.045
10 0.373 0.357 0.110 0.099 0.061 0.060 0.050 0.068 0.053
12 0.425 0.407 0.125 0.112 0.078 0.067 0.056 0.077 0.061
1/4 0.492 0.473 0.144 0.130 0.087 0.075 0.064 0.087 0.070
5/16 0.615 0.594 0.178 0.162 0.099 0.084 0.072 0.106 0.085
3/8 0.740 0.716 0.212 0.195 0.143 0.094 0.081 0.124 0.100
7/16 0.863 0.837 0.247 0.228 0.153 0.094 0.081 0.142 0.116
1/2 0.987 0.958 0.281 0.260 0.175 0.106 0.091 0.161 0.131
9/16 1.041 1.000 0.315 0.293 0.197 0.118 0.102 0.179 0.146
5/8 1.172 1.125 0.350 0.325 0.219 0.133 0.116 0.197 0.162
3/4 1.435 1.375 0.419 0.390 0.263 0.149 0.131 0.234 0.192
