Weights for ASME B18.6.3 Slotted Flat Countersunk Head Screws

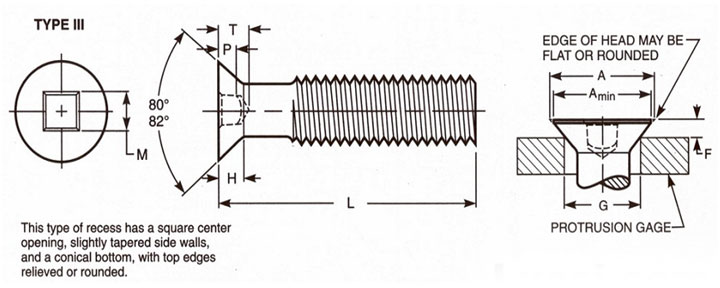

Dimensions of ASME B18.6.3 Slotted Flat Countersunk Head Screws

Dimensions of ASME B18.6.3 Slotted Flat Countersunk Head Screws

Nominal Size or Basic Screw Diameter Machine Screw Length L Type A & AB Tapping Screws Other Types of Tapping Screws Head Diameter, A Head Height, H.Ref Slot Width, J Slot Depth, T Protrusion Above Gaging Diameter, F Gaging Diameter, G
Max Min Max Min Max Min Max Min
0.0000 – – – 0.040 0.035 0.011 0.008 0.004 0.007 0.003 – – –
0.000 – – – 0.060 0.055 0.016 0.011 0.007 0.009 0.005 – – –
0.00 – – – 0.087 0.080 0.028 0.017 0.010 0.014 0.009 – – –
0 1/8 3/16 1/8 0.112 0.096 0.035 0.023 0.016 0.015 0.010 0.026 0.016 0.078
1 1/8 3/16 5/32 0.137 0.120 0.043 0.026 0.019 0.019 0.012 0.028 0.016 0.101
2 1/8 3/16 3/16 0.162 0.144 0.051 0.031 0.023 0.023 0.015 0.029 0.017 0.124
3 1/8 7/32 7/32 0.187 0.167 0.059 0.035 0.027 0.027 0.017 0.031 0.018 0.148
4 3/16 1/4 1/4 0.212 0.191 0.067 0.039 0.031 0.030 0.020 0.032 0.019 0.172
5 3/16 1/4 1/4 0.237 0.215 0.075 0.043 0.035 0.034 0.022 0.034 0.020 0.196
6 3/16 5/16 5/16 0.262 0.238 0.083 0.048 0.039 0.038 0.024 0.036 0.021 0.220
7 – 3/8 3/8 0.287 0.262 0.091 0.048 0.039 0.041 0.027 0.037 0.022 0.243
8 1/4 7/16 7/16 0.312 0.285 0.100 0.054 0.045 0.045 0.029 0.039 0.023 0.267
10 5/16 1/2 1/2 0.362 0.333 0.116 0.060 0.050 0.053 0.034 0.042 0.025 0.313
12 3/8 9/16 9/16 0.412 0.380 0.132 0.067 0.056 0.060 0.039 0.045 0.027 0.362
14 – 5/8 – 0.462 0.427 0.148 0.075 0.064 0.068 0.044 0.049 0.029 0.410
1/4 7/16 5/8 5/8 0.477 0.442 0.153 0.075 0.064 0.070 0.046 0.050 0.029 0.424
16 – 3/4 – 0.512 0.475 0.164 0.075 0.064 0.075 0.049 0.052 0.031 0.457
18 – 13/16 – 0.561 0.522 0.180 0.084 0.072 0.083 0.054 0.055 0.033 0.505
5/16 1/2 13/16 5/8 0.597 0.556 0.191 0.084 0.072 0.088 0.058 0.057 0.034 0.539
20 – 13/16 – 0.611 0.569 0.196 0.084 0.072 0.090 0.059 0.058 0.035 0.553
24 – 1 – 0.711 0.664 0.228 0.094 0.081 0.105 0.069 0.065 0.039 0.648
3/8 9/16 – 5/8 0.717 0.670 0.230 0.094 0.081 0.106 0.070 0.065 0.039 0.653
7/16 5/8 – 3/4 0.760 0.715 0.223 0.094 0.081 0.103 0.066 0.073 0.044 0.690
1/2 3/4 – 3/4 0.815 0.765 0.223 0.106 0.091 0.103 0.065 0.081 0.049 0.739
9/16 – – – 0.932 0.878 0.260 0.118 0.102 0.120 0.077 0.089 0.053 0.851
5/8 – – – 1.050 0.990 0.298 0.133 0.116 0.137 0.088 0.097 0.058 0.962
3/4 – – – 1.285 1.215 0.372 0.149 0.131 0.171 0.111 0.112 0.067 1.186
