Weights for ASME B18.6.3 Slotted Binding Head Machine Screws

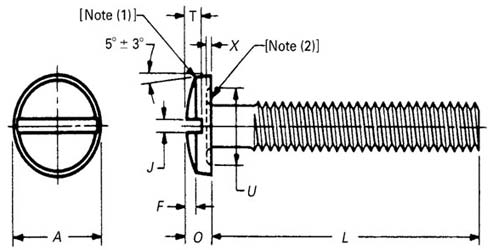

Dimensions of ASME B18.6.3 Slotted Binding Head Machine Screws

Dimensions of ASME B18.6.3 Slotted Binding Head Machine Screws

Nominal Size or Basic Screw Diameter Head Diameter, A Total Head Height, O Head Oval Height, F Slot Width, J Slot Depth, T Undercut Diameter, U Undercut Depth, X
Max Min Max Min Max Min Max Min Max Min Max Min Max Min
0000 0.046 0.040 0.014 0.009 0.006 0.003 0.008 0.004 0.009 0.005 – – – –
000 0.073 0.067 0.021 0.015 0.008 0.005 0.012 0.006 0.013 0.009 – – – –
00 0.098 0.090 0.028 0.023 0.011 0.007 0.017 0.010 0.018 0.012 – – – –
0 0.126 0.119 0.032 0.026 0.012 0.008 0.023 0.016 0.018 0.009 0.098 0.086 0.007 0.002
1 0.153 0.145 0.041 0.035 0.015 0.011 0.026 0.019 0.024 0.014 0.120 0.105 0.008 0.003
2 0.181 0.171 0.050 0.043 0.018 0.013 0.031 0.023 0.030 0.020 0.141 0.124 0.010 0.005
3 0.208 0.197 0.059 0.052 0.022 0.016 0.035 0.027 0.036 0.025 0.162 0.143 0.011 0.006
4 0.235 0.223 0.068 0.061 0.025 0.018 0.039 0.031 0.042 0.030 0.184 0.161 0.012 0.007
5 0.263 0.249 0.078 0.069 0.029 0.021 0.043 0.035 0.048 0.035 0.205 0.180 0.014 0.009
6 0.290 0.275 0.087 0.078 0.032 0.024 0.048 0.039 0.053 0.040 0.226 0.199 0.015 0.010
8 0.344 0.326 0.105 0.095 0.039 0.029 0.054 0.045 0.065 0.050 0.269 0.236 0.017 0.012
10 0.399 0.378 0.123 0.112 0.045 0.034 0.060 0.050 0.077 0.060 0.312 0.274 0.020 0.015
12 0.454 0.430 0.141 0.130 0.052 0.039 0.067 0.056 0.089 0.070 0.354 0.311 0.023 0.018
1/4 0.525 0.498 0.165 0.152 0.061 0.046 0.075 0.064 0.105 0.084 0.410 0.360 0.026 0.021
5/16 0.656 0.622 0.209 0.194 0.077 0.059 0.084 0.072 0.134 0.108 0.513 0.450 0.032 0.027
3/8 0.788 0.746 0.253 0.235 0.094 0.071 0.094 0.081 0.163 0.132 0.615 0.540 0.039 0.034
