Weights for ASME B18.6.3 Slotted 100 Deg Flat Countersunk Head Screws

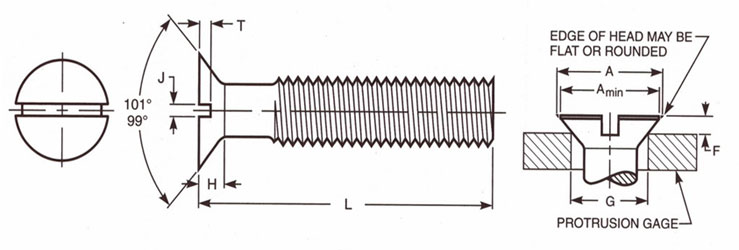

Dimensions of ASME B18.6.3 Slotted 100 Deg Flat Countersunk Head Screws

Dimensions of ASME B18.6.3 Slotted 100 Deg Flat Countersunk Head Screws

Nominal Size or Basic Screw Diameter Head Diameter, A Head Height, H, Ref Slot Width, J Slot Depth, T Protrusion Above Gaging Diameter, F Gaging Diameter, G
Max Min Max Min Max Min Max Min
0000 0.040 0.035 0.009 0.008 0.005 0.008 0.004 – – –
000 0.060 0.055 0.014 0.012 0.008 0.011 0.007 – – –
00 0.087 0.080 0.020 0.017 0.010 0.013 0.008 – – –
0 0.112 0.095 0.026 0.023 0.016 0.013 0.008 0.020 0.012 0.074
1 0.137 0.118 0.031 0.026 0.019 0.016 0.010 0.021 0.013 0.098
2 0.162 0.142 0.037 0.031 0.023 0.019 0.012 0.022 0.014 0.121
3 0.187 0.165 0.043 0.035 0.027 0.022 0.014 0.024 0.015 0.144
4 0.212 0.188 0.049 0.039 0.031 0.024 0.017 0.025 0.016 0.167
6 0.262 0.235 0.060 0.048 0.039 0.030 0.022 0.028 0.017 0.214
8 0.312 0.282 0.072 0.054 0.045 0.036 0.027 0.031 0.019 0.261
10 0.362 0.329 0.083 0.060 0.050 0.042 0.031 0.034 0.021 0.307
1/4 0.477 0.437 0.110 0.075 0.064 0.055 0.042 0.040 0.025 0.415
5/16 0.597 0.550 0.138 0.084 0.072 0.069 0.053 0.047 0.030 0.526
3/8 0.717 0.662 0.165 0.094 0.081 0.083 0.065 0.053 0.034 0.638
