Weights for ASME B18.6.3 Plain and Slotted Hex Washer Head Machine Screws

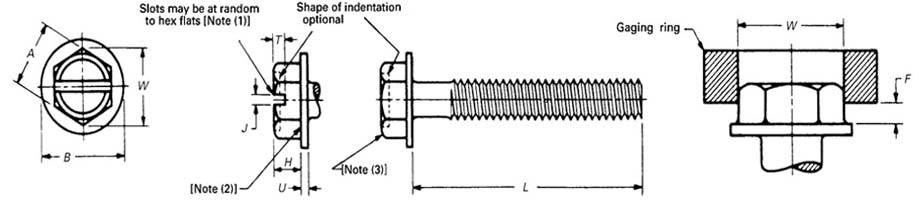

Dimensions of ASME B18.6.3 Plain and Slotted Hex Washer Head Machine Screws

Dimensions of ASME B18.6.3 Plain and Slotted Hex Washer Head Machine Screws

Nominal Size or Basic Screw Diameter Width Across Flats, A Across Corners, W, Min Head Height, H Washers Diameter, B Washers Thickness, U Slot Width, J Slot Depth, T Protrusion Beyond Gaging Ring, F, Min
Max Min Max Min Max Min Max Min Max Min Max Min
2 0.125 0.120 0.134 0.050 0.040 0.166 0.154 0.016 0.010 – – – – 0.024
3 0.125 0.120 0.134 0.055 0.044 0.177 0.163 0.016 0.010 – – – – 0.026
4 0.188 0.181 0.202 0.060 0.049 0.243 0.225 0.019 0.011 0.039 0.031 0.042 0.025 0.029
5 0.188 0.181 0.202 0.070 0.058 0.260 0.240 0.025 0.015 0.043 0.035 0.049 0.030 0.035
6 0.250 0.244 0.272 0.093 0.080 0.328 0.302 0.025 0.015 0.048 0.039 0.053 0.033 0.048
8 0.250 0.244 0.272 0.110 0.096 0.348 0.322 0.031 0.019 0.054 0.045 0.074 0.052 0.058
10 0.312 0.305 0.340 0.120 0.105 0.414 0.384 0.031 0.019 0.060 0.050 0.080 0.057 0.063
12 0.312 0.305 0.340 0.155 0.139 0.432 0.398 0.039 0.022 0.067 0.056 0.103 0.077 0.083
1/4 0.375 0.367 0.409 0.190 0.172 0.520 0.480 0.050 0.030 0.075 0.064 0.111 0.083 0.103
5/16 0.500 0.489 0.545 0.230 0.208 0.676 0.624 0.055 0.035 0.084 0.072 0.134 0.100 0.125
3/8 0.562 0.551 0.614 0.295 0.270 0.780 0.720 0.063 0.037 0.094 0.081 0.168 0.131 0.162
