Weights for ASME B18.6.3 Combination Slotted Type 3 Square Recessed Pan Head Machine Screws

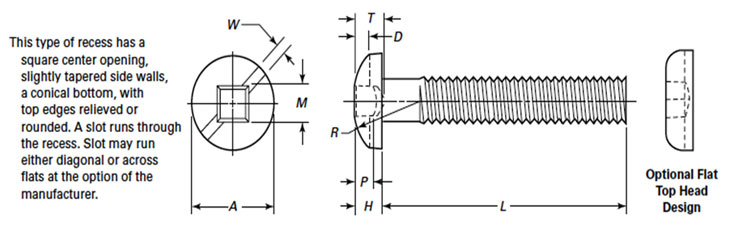

Dimensions of ASME B18.6.3 Combination Slotted Type 3 Square Recessed Pan Head Machine Screws

Dimensions of ASME B18.6.3 Combination Slotted Type 3 Square Recessed Pan Head Machine Screws

Nominal Size or Basic Screw Diameter Head Diameter, A Head Height, H Head Radius, R Slot Width, W Slot Depth, D Recess Across Flats, M Recess Depth, T Recess Size Penetration Gaging Depth, P
Max Min Max Min Max Min Max Min Max Min
3 0.193 0.180 0.078 0.069 0.010 0.035 0.027 0.036 0.023 0.070 0.066 0 0.038 0.028
4 0.219 0.205 0.086 0.076 0.010 0.039 0.031 0.040 0.027 0.070 0.066 0 0.038 0.028
5 0.245 0.231 0.095 0.085 0.015 0.043 0.035 0.045 0.030 0.091 0.106 1R 0.065 0.050
6 0.270 0.256 0.103 0.093 0.015 0.048 0.039 0.050 0.033 0.091 0.106 1R 0.065 0.050
8 0.322 0.306 0.120 0.110 0.015 0.054 0.045 0.058 0.041 0.112 0.127 2R 0.075 0.060
10 0.373 0.357 0.137 0.126 0.020 0.060 0.050 0.068 0.048 0.112 0.127 2R 0.075 0.060
12 0.425 0.407 0.153 0.141 0.025 0.067 0.056 0.077 0.055 0.133 0.158 3R 0.095 0.080
1/4 0.492 0.473 0.175 0.162 0.035 0.075 0.064 0.087 0.063 0.133 0.158 3R 0.095 0.080
5/16 0.615 0.594 0.218 0.203 0.040 0.084 0.072 0.106 0.076 0.191 0.194 4R 0.100 0.085
3/8 0.740 0.716 0.261 0.244 0.040 0.094 0.081 0.124 0.090 0.191 0.194 4R 0.100 0.085
