Weights for ASME B18.5 Round Head Fin Neck

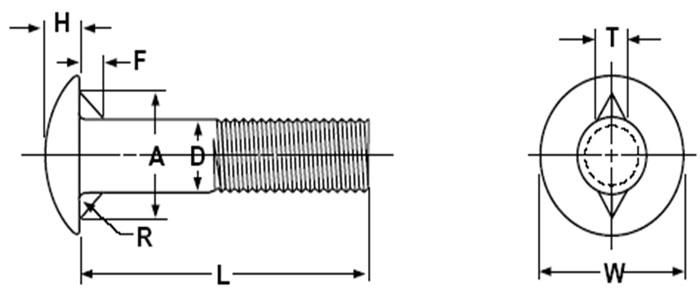

Dimensions of ASME B18.5 Round Head Fin Neck Bolts

Dimensions of ASME B18.5 Round Head Fin Neck Bolts

Nominal Size or Basic Bolt Diameter Body Diameter, E Head Diameter, A Head Height, H Fin Thickness, M Distance Across Fins, O Fin Depth, P Maximum Fillet Radius, R
Max Min Max Min Max Min Max Min Max Min Max Min
No. 10 0.19 0.199 0.182 0.469 0.438 0.144 0.094 0.098 0.078 0.395 0.375 0.088 0.076 0.031
1/4 0.25 0.26 0.237 0.594 0.563 0.145 0.125 0.114 0.094 0.458 0.438 0.104 0.094 0.031
5/16 0.3125 0.324 0.298 0.719 0.688 0.176 0.156 0.145 0.125 0.551 0.531 0.135 0.125 0.031
3/8 0.375 0.388 0.36 0.844 0.782 0.208 0.188 0.161 0.141 0.645 0.625 0.151 0.141 0.031
7/16 0.4375 0.452 0.421 0.969 0.907 0.239 0.219 0.192 0.172 0.739 0.719 0.182 0.172 0.031
1/2 0.5 0.515 0.483 1.094 1.032 0.270 0.250 0.208 0.188 0.833 0.813 0.198 0.188 0.031
