Weights for ASME B18.3 Low Profile Socket

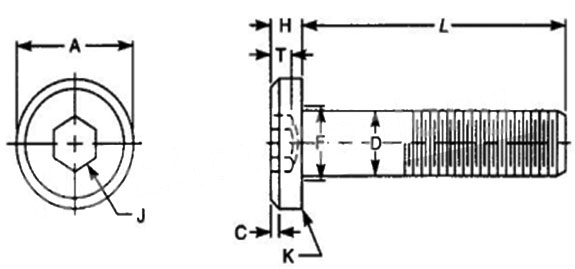

ASME B18.3 Low Profile Socket Head Cap Screw Dimensions

ASME B18.3 Low Profile Socket Head Cap Screw Dimensions

Nominal Size or Basic Screw Diameter Body Diameter, D Head Diameter, A Head Height, H Hexagon Socket Size, J
Nom		 Key Engagement, T
Min
Max Min Max Min Max Min
4 0.1120 0.1120 0.1075 0.183 0.178 0.059 0.053 – 0.050 0.038
5 0.1250 0.1250 0.1202 0.205 0.200 0.065 0.059 1/16 0.062 0.044
6 0.1380 0.1380 0.1329 0.226 0.221 0.072 0.066 1/16 0.062 0.050
8 0.1640 0.1640 0.1585 0.270 0.265 0.085 0.079 5/64 0.078 0.060
10 0.1900 0.1900 0.1840 0.312 0.307 0.098 0.092 3/32 0.094 0.072
1/4 0.2500 0.2500 0.2435 0.375 0.369 0.127 0.121 1/8 0.125 0.094
5/16 0.3125 0.3125 0.3053 0.437 0.431 0.158 0.152 5/32 0.156 0.110
3/8 0.3750 0.3750 0.3678 0.562 0.556 0.192 0.182 3/16 0.188 0.115
7/16 0.4375 0.4375 0.4294 0.625 0.618 0.223 0.213 7/32 0.219 0.135
1/2 0.5000 0.5000 0.4919 0.750 0.743 0.254 0.244 1/4 0.250 0.151
5/8 0.6250 0.6250 0.6163 0.875 0.867 0.316 0.306 5/16 0.312 0.250
