Weights for ASME B18.21.1 Extra Duty Helical Spring

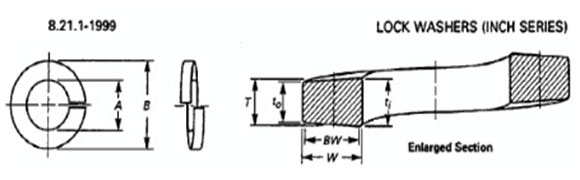

Dimensions of ASME B18.21.1 Extra Duty Helical Spring Lock Washers

Dimensions of ASME B18.21.1 Extra Duty Helical Spring Lock Washers

Nominal Washers Size Inside Diameter, A Outside Diameter, B, Max Mean Section Thickness (t1 + t2)/2, T, Min Section Width, W, Min Bearing Width, BW, Min
Max Min
2 0.094 0.088 0.208 0.027 0.053 0.037
3 0.107 0.101 0.239 0.034 0.062 0.043
4 0.120 0.114 0.253 0.034 0.062 0.043
5 0.133 0.127 0.300 0.045 0.079 0.055
6 0.148 0.141 0.314 0.045 0.079 0.055
8 0.174 0.167 0.375 0.057 0.096 0.067
10 0.200 0.193 0.434 0.068 0.112 0.078
12 0.227 0.220 0.497 0.080 0.130 0.091
1/4 0.260 0.252 0.533 0.084 0.132 0.092
5/16 0.322 0.314 0.619 0.108 0.143 0.100
3/8 0.385 0.377 0.738 0.123 0.170 0.119
7/16 0.450 0.440 0.836 0.143 0.186 0.130
1/2 0.512 0.502 0.935 0.162 0.204 0.143
9/16 0.574 0.564 1.035 0.182 0.223 0.156
5/8 0.641 0.628 1.151 0.202 0.242 0.169
11/16 0.704 0.691 1.252 0.221 0.260 0.182
3/4 0.766 0.753 1.355 0.241 0.279 0.195
13/16 0.832 0.816 1.458 0.261 0.298 0.209
7/8 0.894 0.878 1.571 0.285 0.322 0.225
15/16 0.958 0.941 1.684 0.308 0.345 0.241
1 1.024 1.003 1.794 0.330 0.366 0.256
1 1/16 1.087 1.066 1.905 0.352 0.389 0.272
1 1/8 1.153 1.129 2.013 0.375 0.411 0.288
1 3/16 1.217 1.192 2.107 0.396 0.431 0.302
1 1/4 1.280 1.254 2.222 0.417 0.452 0.316
1 5/16 1.344 1.317 2.327 0.438 0.472 0.330
1 3/8 1.408 1.379 2.429 0.458 0.491 0.344
1 7/16 1.472 1.442 2.530 0.478 0.509 0.356
1 1/2 1.534 1.504 2.627 0.496 0.526 0.368
1 5/8 1.663 1.633 2.784 0.496 0.526 0.368
1 3/4 1.789 1.758 2.902 0.526 0.532 0.372
1 7/8 1.914 1.883 3.027 0.526 0.532 0.372
2 2.039 2.008 3.156 0.526 0.532 0.372
