ASME B18.6.3 Type 2 Cross Recessed Fillister Head Machine Screws

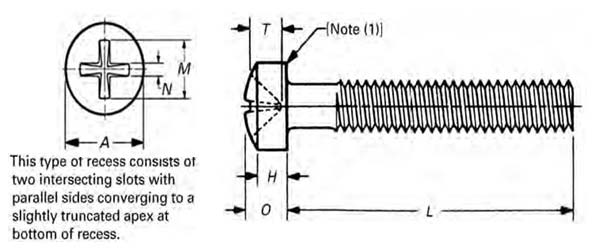

Dimensions of ASME B18.6.3 Type 2 Cross Recessed Fillister Head Machine Screws

Nominal Size or Basic Screw Diameter	Head Diameter, A		Head Side Height, H		Total Head Height, O		Recess Diameter, M	Recess Depth, T	Recess Width, N	Driver Size	Recess Penetration Gaging Depth
Nominal Size or Basic Screw Diameter	Max	Min	Max	Min	Max	Min	Recess Diameter, M	Recess Depth, T	Recess Width, N	Driver Size	Max	Min
0	0.096	0.083	0.043	0.038	0.055	0.047	0.067	0.067	0.020	–	Note 4	Note 4
1	0.118	0.104	0.053	0.045	0.066	0.058	0.083	0.083	0.022	–	Note 4	Note 4
2	0.140	0.124	0.062	0.053	0.083	0.066	0.099	0.099	0.024	–	0.030	0.019
3	0.161	0.145	0.070	0.061	0.095	0.077	0.115	0.115	0.027	–	0.041	0.029
4	0.183	0.166	0.079	0.069	0.107	0.088	0.130	0.130	0.029	–	0.051	0.039
5	0.205	0.187	0.088	0.078	0.120	0.100	0.147	0.147	0.031	–	0.062	0.049
6	0.226	0.208	0.096	0.086	0.132	0.111	0.163	0.163	0.034	–	0.073	0.060
8	0.270	0.250	0.113	0.102	0.156	0.133	0.194	0.195	0.039	–	0.094	0.080
10	0.313	0.292	0.130	0.118	0.180	0.156	0.227	0.227	0.043	–	0.115	0.101
12	0.357	0.334	0.148	0.134	0.205	0.178	0.259	0.259	0.048	–	0.137	0.121
1/4	0.414	0.389	0.170	0.155	0.237	0.207	0.299	0.299	0.054	–	0.163	0.147
5/16	0.518	0.490	0.211	0.194	0.295	0.262	0.377	0.377	0.066	–	0.215	0.197
3/8	0.622	0.590	0.253	0.233	0.355	0.315	0.454	0.454	0.077	–	0.266	0.246
7/16	0.625	0.589	0.265	0.242	0.368	0.321	0.454	0.454	0.077	–	0.266	0.246
1/2	0.750	0.710	0.297	0.273	0.412	0.362	0.547	0.547	0.091	–	0.328	0.305
9/16	0.812	0.768	0.336	0.308	0.466	0.410	0.592	0.592	0.097	–	0.359	0.333
5/8	0.875	0.827	0.375	0.345	0.521	0.461	0.592	0.592	0.097	–	0.359	0.333
3/4	1.000	0.945	0.441	0.406	0.612	0.542	0.592	0.592	0.097	–	0.359	0.333

Notes :

A slight rounding of the edges at the periphery of the head shall be permissible provided the diameter of the bearing circle is equal to no less than 90% of the specified minimum head diameter.
Where specifying nominal size in decimals, zeros preceding the decimals and in the fourth decimal place shall be omitted.
Point same on all drivers.
No practical to gage.
