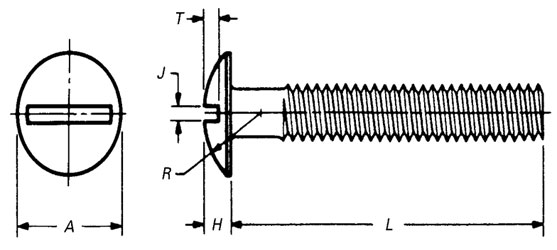

| Nominal Size or Basic Screw Diameter | Head Diameter, A | Head Height, H | Head Radius, R, Max. | Slot Width, J | Slot Depth, T | ||||
|---|---|---|---|---|---|---|---|---|---|
| Max | Min | Max | Min | Max | Min | Max | Min | ||
| 0000 | 0.049 | 0.043 | 0.014 | 0.010 | 0.032 | 0.009 | 0.005 | 0.009 | 0.005 |
| 000 | 0.077 | 0.071 | 0.022 | 0.018 | 0.051 | 0.013 | 0.009 | 0.013 | 0.009 |
| 00 | 0.106 | 0.098 | 0.030 | 0.024 | 0.070 | 0.017 | 0.010 | 0.018 | 0.012 |
| 0 | 0.131 | 0.119 | 0.037 | 0.029 | 0.087 | 0.023 | 0.016 | 0.022 | 0.014 |
| 1 | 0.164 | 0.149 | 0.045 | 0.037 | 0.107 | 0.026 | 0.019 | 0.027 | 0.018 |
| 2 | 0.194 | 0.180 | 0.053 | 0.044 | 0.129 | 0.031 | 0.023 | 0.031 | 0.022 |
| 3 | 0.226 | 0.211 | 0.061 | 0.051 | 0.151 | 0.035 | 0.027 | 0.036 | 0.026 |
| 4 | 0.257 | 0.241 | 0.069 | 0.059 | 0.169 | 0.039 | 0.031 | 0.040 | 0.030 |
| 5 | 0.289 | 0.272 | 0.078 | 0.066 | 0.191 | 0.043 | 0.035 | 0.045 | 0.034 |
| 6 | 0.321 | 0.303 | 0.086 | 0.074 | 0.211 | 0.048 | 0.039 | 0.050 | 0.037 |
| 8 | 0.384 | 0.364 | 0.102 | 0.088 | 0.254 | 0.054 | 0.045 | 0.058 | 0.045 |
| 10 | 0.448 | 0.425 | 0.118 | 0.103 | 0.283 | 0.060 | 0.050 | 0.068 | 0.053 |
| 12 | 0.511 | 0.487 | 0.134 | 0.118 | 0.336 | 0.067 | 0.056 | 0.077 | 0.061 |
| 1/4 | 0.573 | 0.546 | 0.150 | 0.133 | 0.375 | 0.075 | 0.064 | 0.087 | 0.070 |
| 5/16 | 0.698 | 0.666 | 0.183 | 0.162 | 0.457 | 0.084 | 0.072 | 0.106 | 0.085 |
| 3/8 | 0.823 | 0.787 | 0.215 | 0.191 | 0.538 | 0.094 | 0.081 | 0.124 | 0.100 |
| 7/16 | 0.948 | 0.907 | 0.248 | 0.221 | 0.619 | 0.094 | 0.081 | 0.142 | 0.116 |
| 1/2 | 1.073 | 1.028 | 0.280 | 0.250 | 0.701 | 0.106 | 0.091 | 0.161 | 0.131 |
| 9/16 | 1.198 | 1.149 | 0.312 | 0.279 | 0.783 | 0.118 | 0.102 | 0.179 | 0.146 |
| 5/8 | 1.323 | 1.269 | 0.345 | 0.309 | 0.863 | 0.133 | 0.116 | 0.196 | 0.162 |
| 3/4 | 1.573 | 1.511 | 0.410 | 0.368 | 1.024 | 0.149 | 0.131 | 0.234 | 0.182 |
