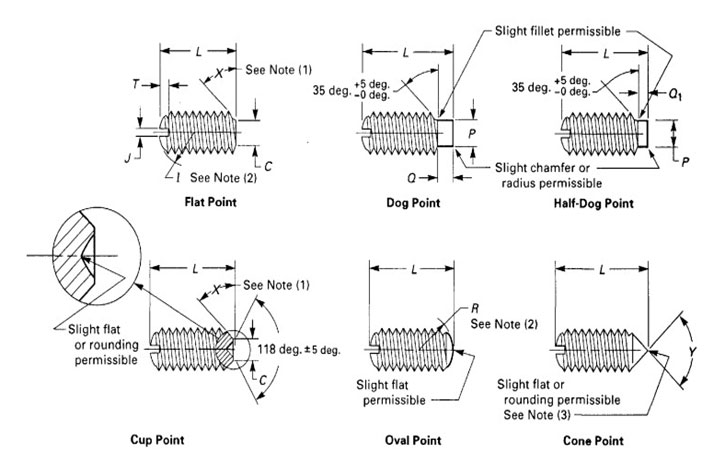

| Nominal Size | Clone Radius 1 | Slot Width, J | Slot Depth, T | Cup and Flat Point Diameters, C | Dog Point ameters, P | Point Length | Oval Point Radius, R | Cone Point A deg. +/- 2 de for these nominal lengths 0 Longer; 118 deg +/- 2 for Shorte Screws, Y | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Basic | Max | Min | Max | Min | Max | Min | Max | Min | Dog, Q | Half-Dog, Q1 | Basic | ||||
| Max | Min | Max | Min | ||||||||||||
| 0 | 0.0600 | 0.014 | 0.010 | 0.020 | 0.016 | 0.033 | 0.027 | 0.040 | 0.037 | 0.032 | 0.028 | 0.017 | 0.013 | 0.045 | 5/64 |
| 1 | 0.0730 | 0.016 | 0.012 | 0.020 | 0.016 | 0.040 | 0.033 | 0.049 | 0.045 | 0.040 | 0.036 | 0.021 | 0.017 | 0.054 | 3/32 |
| 2 | 0.0860 | 0.018 | 0.014 | 0.025 | 0.019 | 0.047 | 0.039 | 0.057 | 0.053 | 0.046 | 0.042 | 0.024 | 0.020 | 0.064 | 7/64 |
| 3 | 0.0990 | 0.020 | 0.016 | 0.028 | 0.022 | 0.054 | 0.045 | 0.066 | 0.062 | 0.052 | 0.048 | 0.027 | 0.023 | 0.074 | 1/8 |
| 4 | 0.1120 | 0.024 | 0.018 | 0.031 | 0.025 | 0.061 | 0.051 | 0.075 | 0.070 | 0.058 | 0.054 | 0.030 | 0.026 | 0.084 | 5/32 |
| 5 | 0.1250 | 0.026 | 0.020 | 0.036 | 0.026 | 0.067 | 0.057 | 0.083 | 0.078 | 0.063 | 0.057 | 0.033 | 0.027 | 0.094 | 3/16 |
| 6 | 0.1380 | 0.028 | 0.022 | 0.040 | 0.030 | 0.074 | 0.064 | 0.092 | 0.087 | 0.073 | 0.067 | 0.038 | 0.032 | 0.104 | 3/16 |
| 8 | 0.1640 | 0.032 | 0.026 | 0.046 | 0.036 | 0.087 | 0.076 | 0.109 | 0.103 | 0.083 | 0.077 | 0.043 | 0.037 | 0.123 | 1/4 |
| 10 | 0.1900 | 0.035 | 0.029 | 0.053 | 0.043 | 0.102 | 0.088 | 0.127 | 0.120 | 0.095 | 0.085 | 0.050 | 0.040 | 0.142 | 1/4 |
| 12 | 0.2160 | 0.042 | 0.035 | 0.061 | 0.051 | 0.115 | 0.101 | 0.144 | 0.137 | 0.115 | 0.105 | 0.060 | 0.050 | 0.162 | 5/16 |
| 1/4 | 0.2500 | 0.049 | 0.041 | 0.068 | 0.058 | 0.132 | 0.118 | 0.156 | 0.149 | 0.130 | 0.120 | 0.068 | 0.058 | 0.188 | 5/16 |
| 5/16 | 0.3125 | 0.055 | 0.047 | 0.083 | 0.073 | 0.172 | 0.156 | 0.203 | 0.195 | 0.161 | 0.151 | 0.083 | 0.073 | 0.234 | 3/8 |
| 3/8 | 0.3750 | 0.068 | 0.060 | 0.099 | 0.089 | 0.212 | 0.194 | 0.250 | 0.241 | 0.193 | 0.183 | 0.099 | 0.089 | 0.281 | 7/16 |
| 7/16 | 0.4375 | 0.076 | 0.068 | 0.114 | 0.104 | 0.252 | 0.232 | 0.297 | 0.287 | 0.224 | 0.214 | 0.114 | 0.104 | 0.328 | 1/2 |
| 1/2 | 0.5000 | 0.086 | 0.076 | 0.130 | 0.120 | 0.291 | 0.270 | 0.344 | 0.334 | 0.255 | 0.245 | 0.130 | 0.120 | 0.375 | 9/16 |
| 9/16 | 0.5625 | 0.096 | 0.086 | 0.146 | 0.136 | 0.332 | 0.309 | 0.391 | 0.379 | 0.287 | 0.275 | 0.146 | 0.134 | 0.422 | 5/8 |
| 5/8 | 0.6250 | 0.107 | 0.097 | 0.161 | 0.151 | 0.371 | 0.347 | 0.469 | 0.456 | 0.321 | 0.305 | 0.164 | 0.148 | 0.469 | 3/4 |
| 3/4 | 0.7500 | 0.134 | 0.124 | 0.193 | 0.183 | 0.450 | 0.425 | 0.562 | 0.549 | 0.383 | 0.367 | 0.196 | 0.180 | 0.562 | 7/8 |
